Destaques para Gestores de Manutenção
- O teclado é a única via de inserção manual de dados (G-Code, Offsets); falhas aqui causam colisões.
- O efeito “Bounce” (tecla acionando duas vezes) é tão perigoso quanto a tecla morta.
- A infiltração de óleo refrigerante é a principal causa de curto-circuito em membranas.
- Reparos profissionais envolvem a reconstrução de trilhas condutivas, não apenas limpeza.
Teclado Mecânico
Efeito Bounce
Trilhas de Prata
Vedação Industrial
Diagnóstico
Painel de Operação
Intermitência

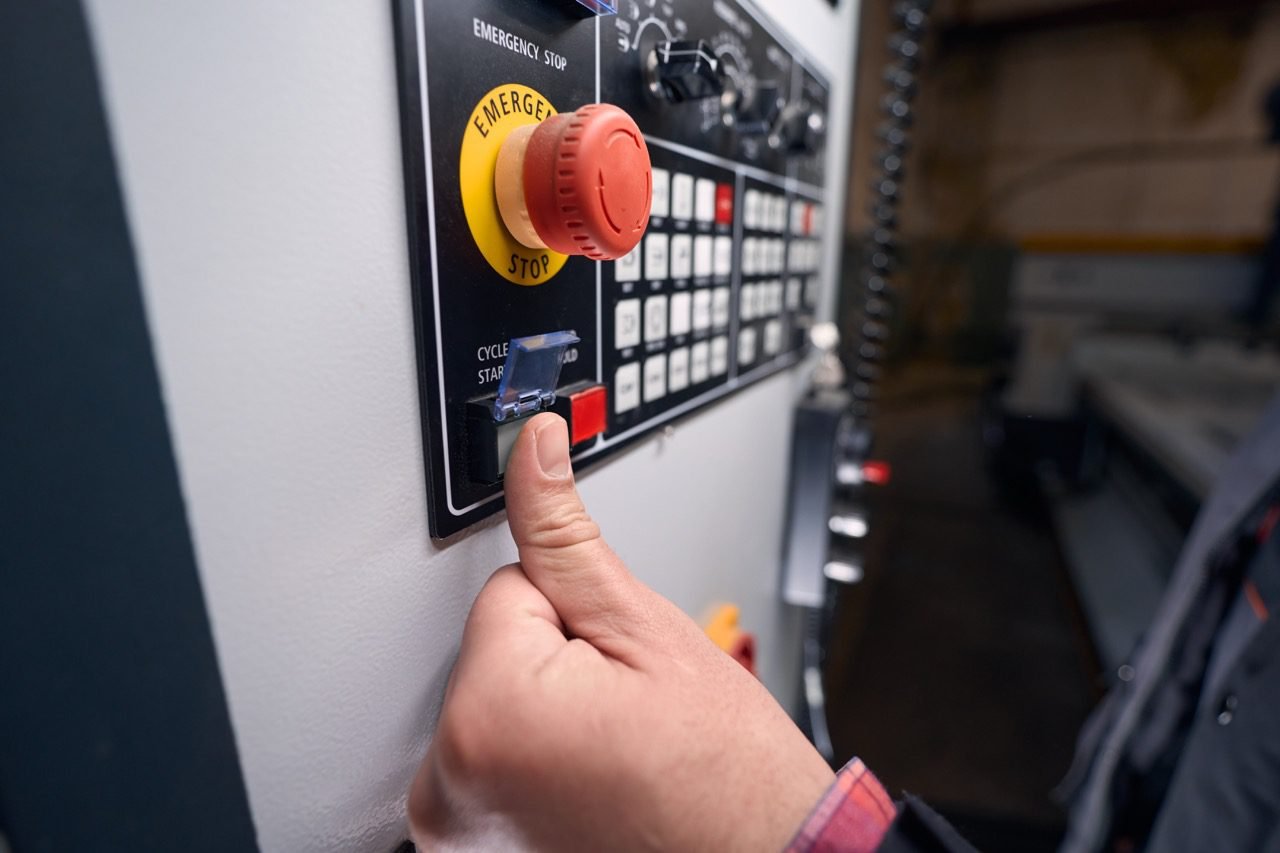

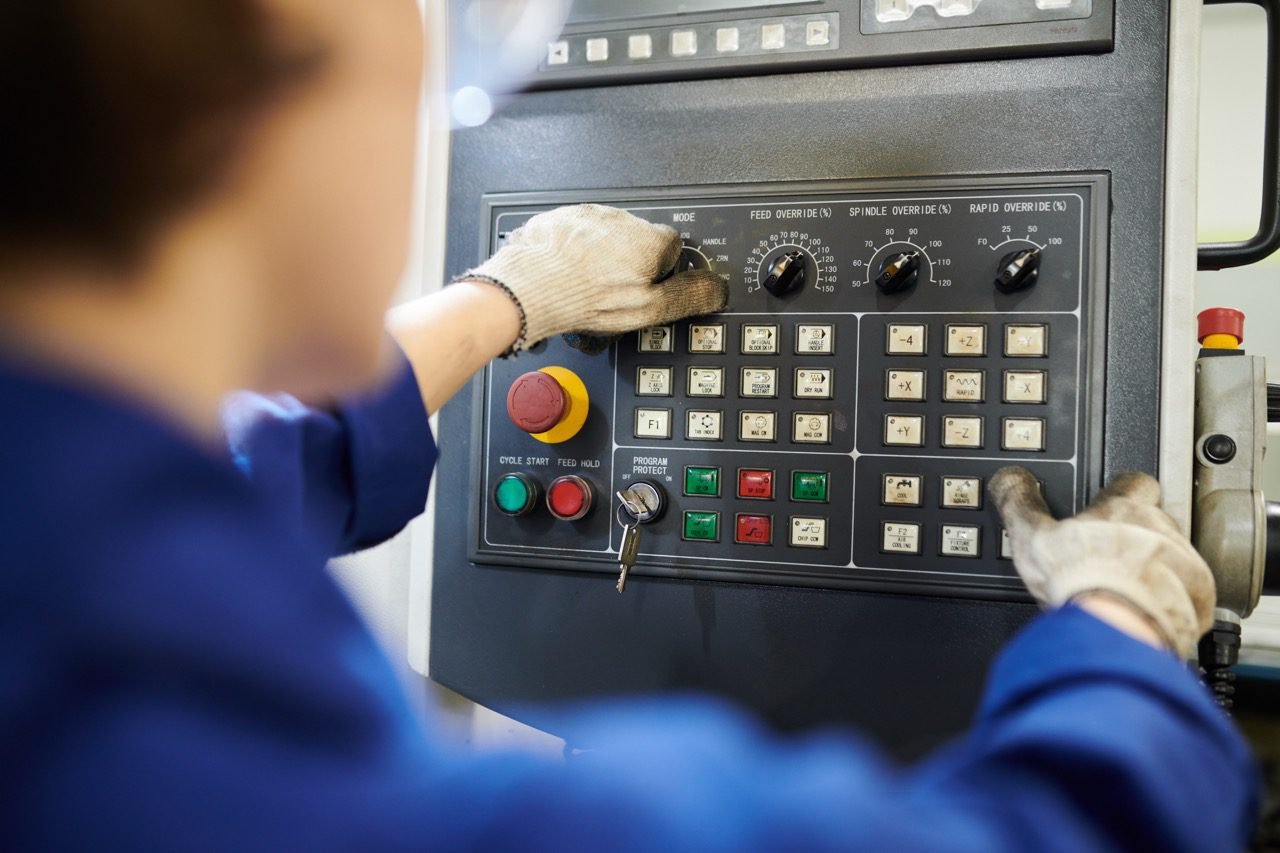

A recuperação de teclados para máquinas CNC é um serviço de detalhe e precisão. No ambiente agressivo da usinagem, o teclado é o componente que sofre o contato físico mais frequente e intenso. A combinação de pressão repetitiva, luvas sujas de óleo e partículas metálicas cria o cenário perfeito para a falha. Quando um botão perde a sensibilidade ou começa a enviar comandos duplicados, a integridade da programação e a segurança do operador são colocadas em xeque.
Para entender o contexto do painel completo, leia sobre serviços globais em CNC e as vantagens da prevenção.
O Teclado CNC: Interface crítica de comando

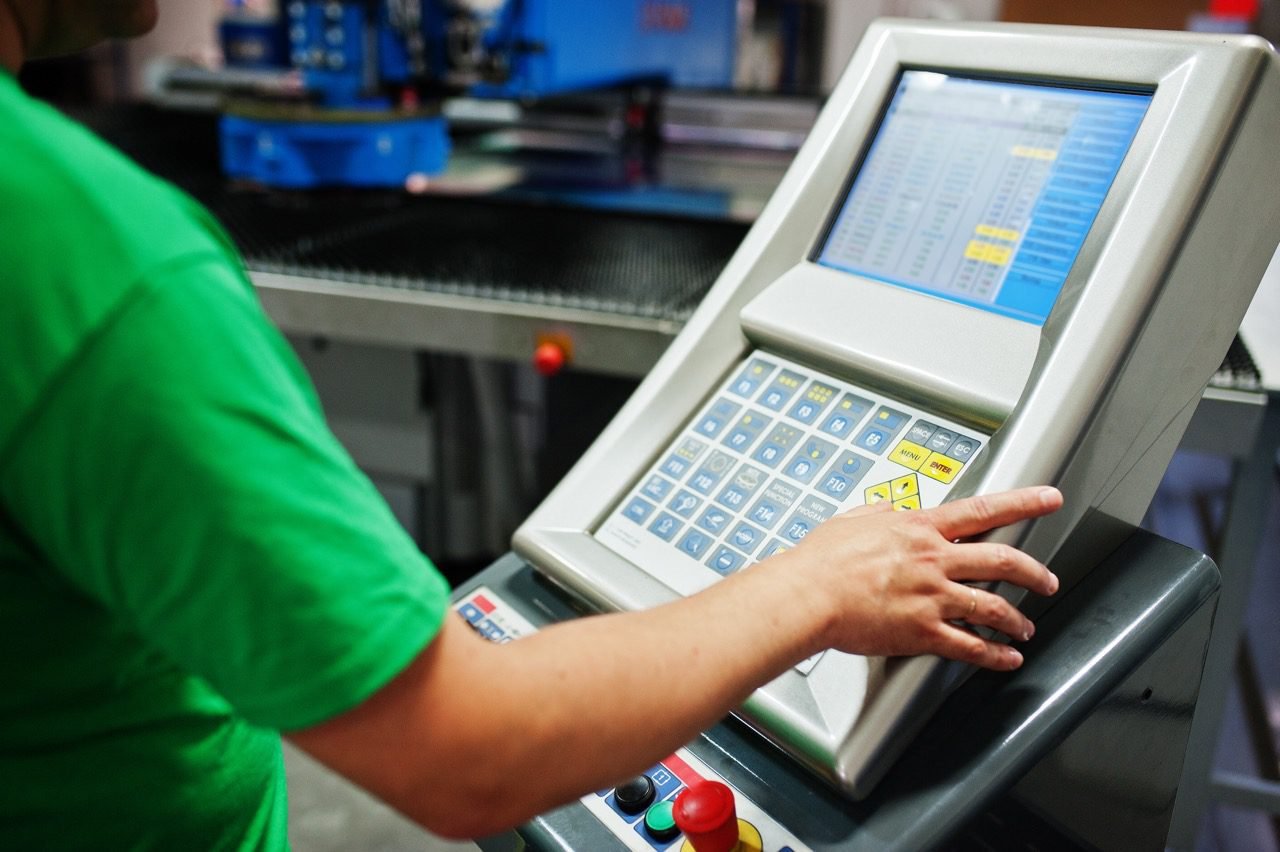

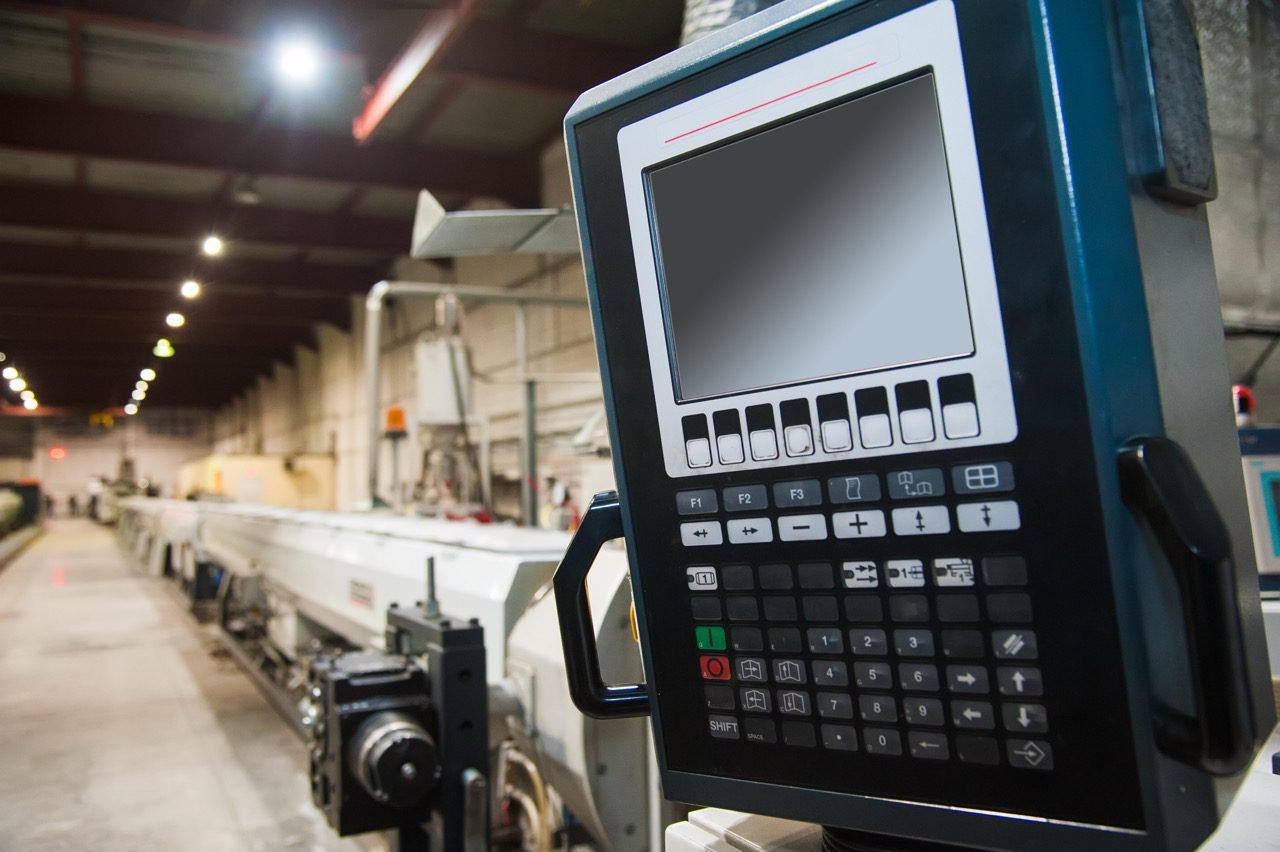

O teclado CNC não é um periférico comum; é uma matriz de chaves projetada para suportar milhões de ciclos. Ele pode ser do tipo membrana (camadas de polímero com trilhas de prata/carbono) ou mecânico (switches individuais). Ele atua como o tradutor da intenção humana para a linguagem de máquina, controlando desde a edição de programas até o movimento manual (JOG) dos eixos.
| Componente | Função Técnica | Sinal de Colapso |
|---|---|---|
| Membrana (Layer) | Circuito de fechamento de contato | Trilhas rompidas (tecla morta) |
| Domo Metálico/Polímero | Retorno tátil (o “clique”) | Tecla afundada ou sem “click” |
| PCB Controladora | Codificação da matriz (Encoder) | Várias teclas acionando juntas |
| Flat Cable | Transmissão de dados para a CPU | Falha geral ou intermitente |
| Máscara Frontal | Proteção e identificação visual | Furos, rasgos e desgaste da tinta |
Se o problema envolver a tela logo acima das teclas, consulte reparo de monitores e serviços em IHM.
Sinais de degradação: “Bounce”, rigidez e falhas
O desgaste do teclado é progressivo. Identificar os sintomas iniciais evita que a máquina pare totalmente por impossibilidade de input.
Fato Técnico
O óleo solúvel usado na usinagem é altamente penetrante. Com o tempo, ele degrada a cola das membranas, infiltra-se nas trilhas de prata e causa corrosão silenciosa.
Riscos de operar com entradas de dados imprecisas
A falha do teclado não é apenas um incômodo; é um risco financeiro e de segurança. Um offset digitado errado devido a uma tecla que “falhou” ou “duplicou” pode causar a colisão da ferramenta com a peça ou a placa.
↑
Erro de Digitação
↑
Tempo de Setup
↑
Risco de Colisão
↓
Eficiência (OEE)
Entenda o valor econômico do reparo em benefícios da eletrônica industrial e por que reparar é melhor que trocar.
Anatomia da falha: Membranas, trilhas e oxidação
Por que os teclados falham? A análise técnica da Versatronic aponta para quatro vilões principais no chão de fábrica.
| Causa Raiz | Mecanismo de Falha | Solução Técnica |
|---|---|---|
| Desgaste Abrasivo | A camada condutiva de carbono se apaga pelo uso intenso | Reconstrução de trilhas com tinta condutiva ou troca da membrana |
| Oxidação (Zinabre) | Umidade cria resistência no contato elétrico | Limpeza química ultrassônica e banho químico |
| Fadiga do Flat Cable | Quebra das vias internas na dobra do cabo | Substituição do cabo ou reforço da conexão (ZIF) |
| Curto por Óleo | Líquido condutivo fecha contatos aleatoriamente | Descontaminação total e nova vedação IP |
| Falha na PCB | Componente decodificador queimado | Reparo eletrônico da placa de interface |
Se houver suspeita de picos de tensão afetando o painel, verifique reparo de fontes e placas eletrônicas.
Isolando o defeito: É o teclado ou a IHM?
Antes de condenar o teclado, é preciso ter certeza. Muitas vezes, o problema está no processamento da IHM ou no cabo.
Diagnóstico Correto
- Teste de continuidade nas trilhas da membrana (Multímetro).
- Verificação visual de oxidação no conector da placa-mãe.
- Teste de “Loop” para confirmar se a controladora lê os sinais.
- Inspeção microscópica de fissuras no cabo flat.
Erros de Julgamento
- Trocar a membrana sem limpar a placa (o óleo residual estraga a peça nova).
- Ignorar o aterramento (ruído pode gerar toques fantasmas).
- Assumir que é software quando há dano físico visível.
Relatório de Análise (Exemplo):
- Queixa: Teclas numéricas 4, 5 e 6 inoperantes.
- Análise Física: Máscara frontal perfurada na região numérica.
- Análise Elétrica: Trilha comum da linha 2 interrompida por corrosão.
- Cabo Flat: Íntegro.
- Ação: Descontaminação, reparo da trilha com prata coloidal e selagem.
- Resultado: Funcionamento restabelecido com sensibilidade nominal.O fluxo de recuperação de teclados industriais
Nosso laboratório segue um protocolo estrito para garantir que o teclado suporte o ambiente fabril novamente.
-
1) Triagem e Teste Inicial
Mapeamento de todas as teclas para identificar falhas lógicas e de sensibilidade.
-
2) Desmontagem em Camadas
Separação cuidadosa da máscara, membrana, domos e placa de circuito impresso.
-
3) Descontaminação Química
Remoção de óleo, graxa e resíduos de oxidação que impedem o contato elétrico.
-
4) Reconstrução de Circuitos
Uso de tintas condutivas à base de prata ou carbono para refazer trilhas desgastadas.
-
5) Montagem e Vedação
Remontagem com adesivos industriais e reforço da proteção contra umidade.
Controle de Qualidade: Testes de fadiga e resposta
Um teclado só sai da Versatronic após passar por testes de estresse. Não basta funcionar uma vez; tem que funcionar mil vezes.
Checklist de Liberação Técnica
- Todas as teclas registram o comando com pressão leve e uniforme?
- O efeito “Bounce” (duplo clique) foi completamente eliminado?
- Não há curto-circuito entre linhas e colunas da matriz?
- A fixação do cabo flat está robusta e livre de folgas?
- A máscara frontal está bem aderida, sem bolhas ou descolamentos?
- O teste de aquecimento confirmou estabilidade térmica?
Para um painel completo, integre com manutenção de monitores e reparo de IHM.
Cuidados para proteger a interface tátil
A vida útil do teclado depende muito de como ele é tratado no dia a dia.
Instabilidades elétricas gerais? Veja fontes de alimentação.
O que não fazer ao tentar limpar o painel
Muitos teclados chegam ao laboratório danificados irreversivelmente por tentativas de limpeza incorretas.
Práticas Proibidas
- Jogar spray limpa-contatos direto nas teclas (o líquido ataca a cola da membrana).
- Tentar “secar” o teclado com soprador térmico (derrete as trilhas de plástico).
- Usar grafite em pó para tentar melhorar o contato (causa curtos generalizados).
- Forçar a desmontagem de teclados colados sem equipamento térmico adequado.
Ecossistema do Painel (Links Úteis)
Garanta a saúde total da interface da sua máquina. Explore: Interfaces IHM, monitores de vídeo, placas CPU, fontes de energia, servo drives e encoders.
Visão macro: Soluções em CNC.
Dúvidas Frequentes (FAQ)
Teclado de membrana tem conserto ou é descartável?
Por que uma tecla aciona outra (Ghosting)?
Vocês fabricam a máscara frontal se a minha estiver rasgada?
O que causa a tecla ficar “dura”?
Consulte nossas diretrizes em: política de privacidade.
Conclusão: Precisão no toque, segurança no ciclo
Manter o teclado do CNC em dia é uma questão de segurança operacional e eficiência. Um operador que confia na resposta do botão trabalha mais rápido e com menos erros. A Versatronic oferece a tecnologia necessária para diagnosticar falhas ocultas em membranas e circuitos, garantindo que sua interface homem-máquina opere com precisão absoluta. Não deixe um botão falho parar sua produção.
