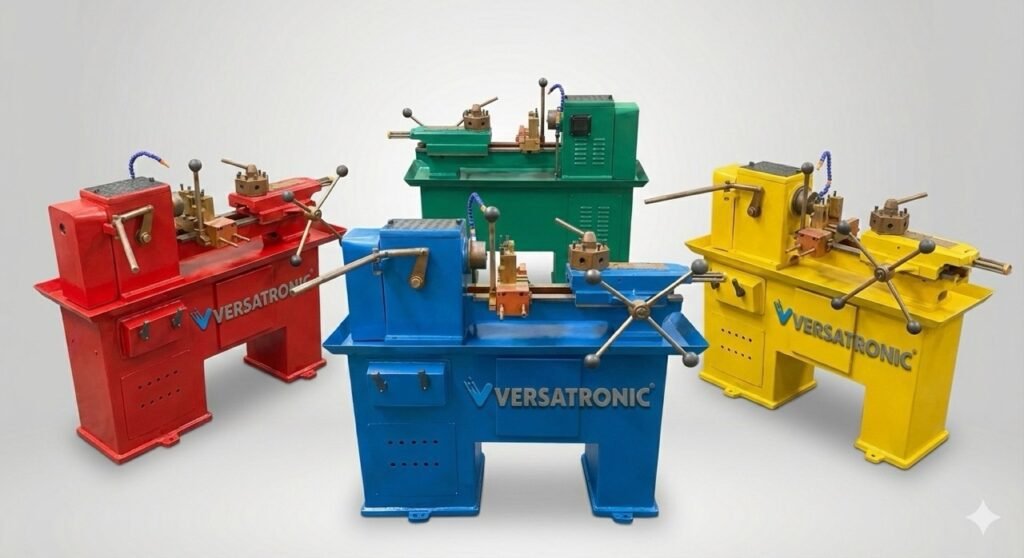

O torno revólver representa uma evolução estratégica na engenharia de máquinas-ferramenta, desenhado especificamente para otimizar ciclos produtivos. Sua principal característica é a presença da torre porta-ferramentas (turret), um mecanismo capaz de alojar diversos instrumentos de corte simultaneamente, permitindo a transição quase instantânea entre etapas de usinagem.
Este equipamento é a espinha dorsal de setores que demandam fabricação em escala de componentes complexos (envolvendo faceamento, furação e roscamento em sequência).
Para entender a tecnologia de comando, leia o que é tornos CNC e, para comparar com a base tradicional, veja o que é torno mecânico. Sobre cuidados técnicos, consulte manutenção em CNC.
Definição: O Torno Revólver na usinagem
O conceito central desta máquina é a substituição do porta-ferramentas simples por um cabeçote rotativo (torre) com múltiplas estações. Ao invés de o operador parar o processo para trocar a ferramenta manualmente, o sistema indexa a torre, girando-a até a posição da próxima ferramenta necessária.
Mecânica e operação da torre indexável
A torre opera sob uma lógica de sequenciamento. Ela gira sobre seu próprio eixo e trava rigidamente na posição programada. Em equipamentos CNC, todo esse fluxo é monitorado eletronicamente para garantir que a ferramenta correta esteja alinhada com a peça.
-
Pré-set (Setup): Todas as ferramentas necessárias para a peça são fixadas na torre previamente.
-
Comando de Troca: O sistema (ou operador) solicita a próxima estação de trabalho.
-
Destravamento e Giro: A torre libera a trava hidráulica/mecânica e rotaciona.
-
Indexação e Validação: Sensores confirmam que a posição correta foi atingida.
-
Fixação e Corte: O sistema trava novamente com alta pressão para garantir rigidez durante a usinagem.
Falhas nesse processo geralmente envolvem componentes de controle. Em CNCs, verifique a manutenção em placa eletrônica, além dos sistemas de movimento em manutenção em drive e leitura em manutenção em encoder.
Onde aplicar: cenários de alta demanda
A utilização do torno revólver é mandatória quando a complexidade da peça exige diversas ferramentas distintas e o volume de produção justifica a automação da troca.
Para garantir que sua linha CNC mantenha esse ritmo, adote um plano de manutenção em CNC preventiva.
Análise de prós e contras
A decisão de implementar tornos revólver deve considerar o retorno sobre o investimento (ROI) baseado na velocidade de produção versus a complexidade de manutenção.
Vantagens Competitivas
- Agilidade superior na troca de ferramentas (segundos vs minutos).
- Estabilidade dimensional em grandes lotes.
- Aumento significativo da capacidade produtiva hora/máquina.
- Menor fadiga operacional.
Desafios Técnicos
- Mecânica da torre exige lubrificação e ajustes constantes.
- Sensores de posição são pontos de falha comuns.
- Setup inicial é mais demorado que no torno universal.
- Dependência crítica da eletrônica em modelos CNC.
Entenda o impacto financeiro dessas manutenções em benefícios da manutenção em CNC e benefícios de reparos em CNC.
Diferenças: Universal vs. Revólver vs. CNC
Embora todos sejam tornos, a aplicação e a tecnologia embarcada os distinguem. A tabela abaixo clarifica as fronteiras entre cada equipamento.
| Característica | Torno Mecânico Universal | Torno Revólver | Torno CNC (com Torre) |
|---|---|---|---|
| Mudança de Ferramenta | Manual (Castelo simples) | Mecânica (Torre rotativa) | Automática (Servo-controlada) |
| Foco de Produção | Peças únicas / Manutenção | Lotes Médios / Repetitivos | Alta Precisão / Alta Escala |
| Complexidade | Baixa | Média (Mecanismo de indexação) | Alta (Eletrônica + Software) |
| Intervenção Técnica | Ajustes de folga e guias | Reparo do cabeçote revólver | Drives, PLCs e Servos |
Aprofunde-se nos conceitos básicos em o que é tornos CNC e o que é torno mecânico.
Zonas de atenção na manutenção
A confiabilidade do torno revólver reside na saúde do seu sistema de indexação. Em máquinas CNC, a complexidade aumenta com a integração de componentes eletrônicos sensíveis.
Principais ofensores de disponibilidade
- Desgaste no mecanismo de travamento (Curvic Coupling ou hidráulico).
- Sujeira ou falha nos sensores de contagem de posição da torre.
- Folgas (backlash) que geram erros de posicionamento da ferramenta.
- Placas de I/O queimadas por curtos na solenóide da torre.
- Flutuação na tensão da fonte, causando perda de referência.
Problemas eletrônicos exigem expertise. Consulte manutenção em fonte e manutenção em placa eletrônica. Se a interface falhar, verifique manutenção em IHM, manutenção em monitor e manutenção em teclado.
Guia de diagnóstico de falhas
Antes de chamar o suporte, observe estes sinais que indicam degradação do sistema revólver:
- A torre inicia o giro mas não completa a indexação (Time-out).
- Ruídos anormais (estalos) durante o travamento da ferramenta.
- Alarmes de “Tool Number Parity Error” ou falha de sensor.
- Aquecimento excessivo do motor da torre ou da caixa de engrenagens.
- Variação nas medidas da peça logo após a troca de ferramenta.
- Interface travada ou lenta durante o comando de troca.
- O equipamento pede referenciamento constante da torre.
Nota Técnica:
Um pequeno erro de indexação de milímetros na torre pode resultar em erros geométricos graves na peça, além de reduzir drasticamente a vida útil do inserto de corte devido à vibração.
Dúvidas Comuns (FAQ)
Todo torno revólver é computadorizado (CNC)?
Qual a principal aplicação deste equipamento?
Quais peças mais quebram na torre?
Como evitar erros de posicionamento?
Consulte nossas diretrizes em: política de privacidade.
Considerações Finais
O torno revólver é uma ferramenta indispensável para a indústria que busca eficiência. Sua capacidade de transformar setups complexos em operações de um clique (ou um código G) é o que garante a competitividade no custo por peça. No entanto, a precisão dessa “dança das ferramentas” depende intrinsecamente da saúde dos componentes eletrônicos e mecânicos que comandam a torre.
