Resumo rápido para decisão técnica
- Manivela CNC (MPG) sustenta setup fino, aproximação e ajustes manuais seguros.
- Falha de pulso gera “salto”, atraso, sentido invertido e perda de repetibilidade.
- Pontos críticos: encoder interno, cabo/conector, seletor de eixo/incremento e ruído elétrico.
- Teste em bancada + validação em repetição evita retorno por defeito intermitente.
Pulso
Encoder
Seletor de eixo
Cabo
Conector
Ruído
Setup
Manutenção em manivela CNC (MPG) é um serviço decisivo para garantir comando manual consistente, principalmente em setup, aproximação, ajuste fino, referência e validações rápidas. Quando a manivela falha, o operador perde previsibilidade: o eixo não responde, responde com atraso, “pula” incrementos, inverte sentido ou trava em posições específicas.
Para contexto geral, veja manutenção em CNC e benefícios da manutenção em CNC.
O que é manivela CNC (MPG) e para que serve

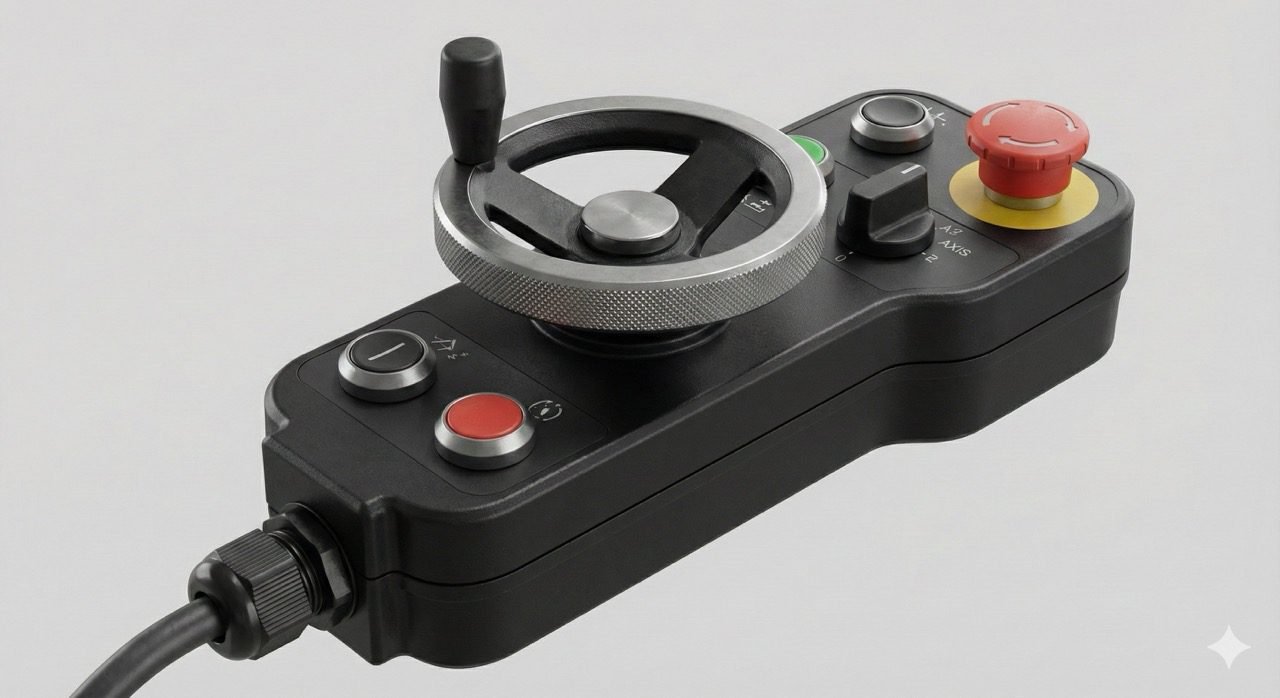

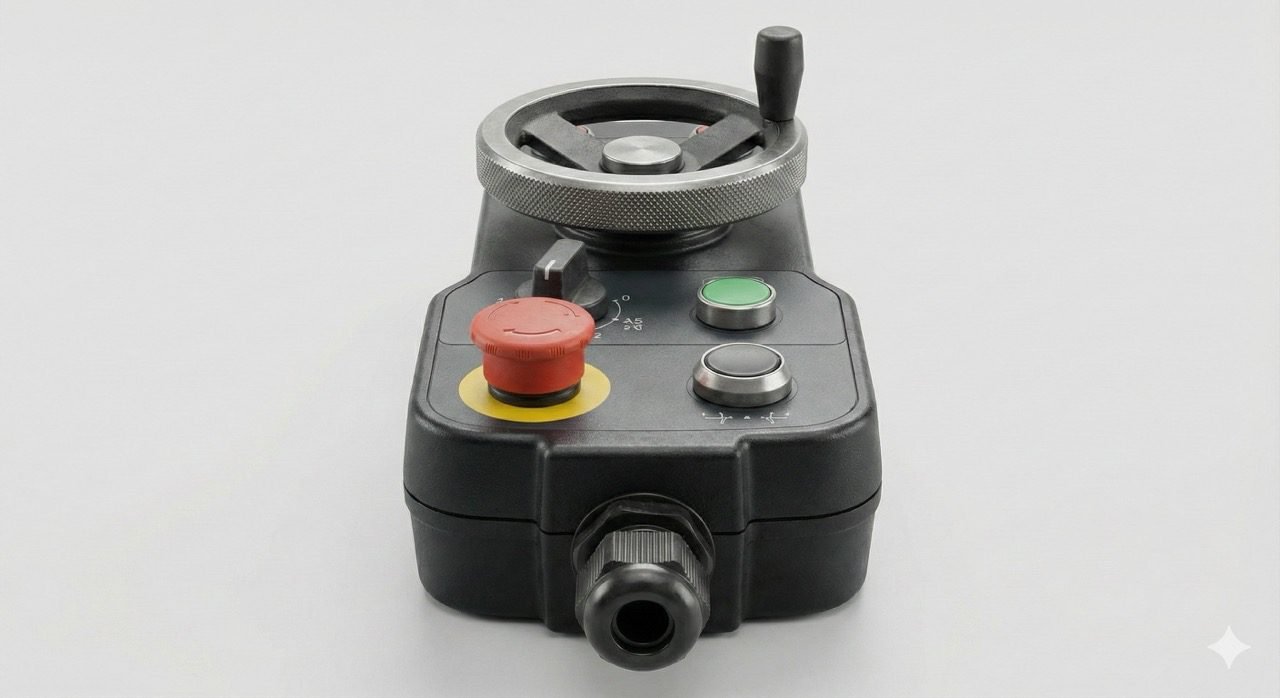

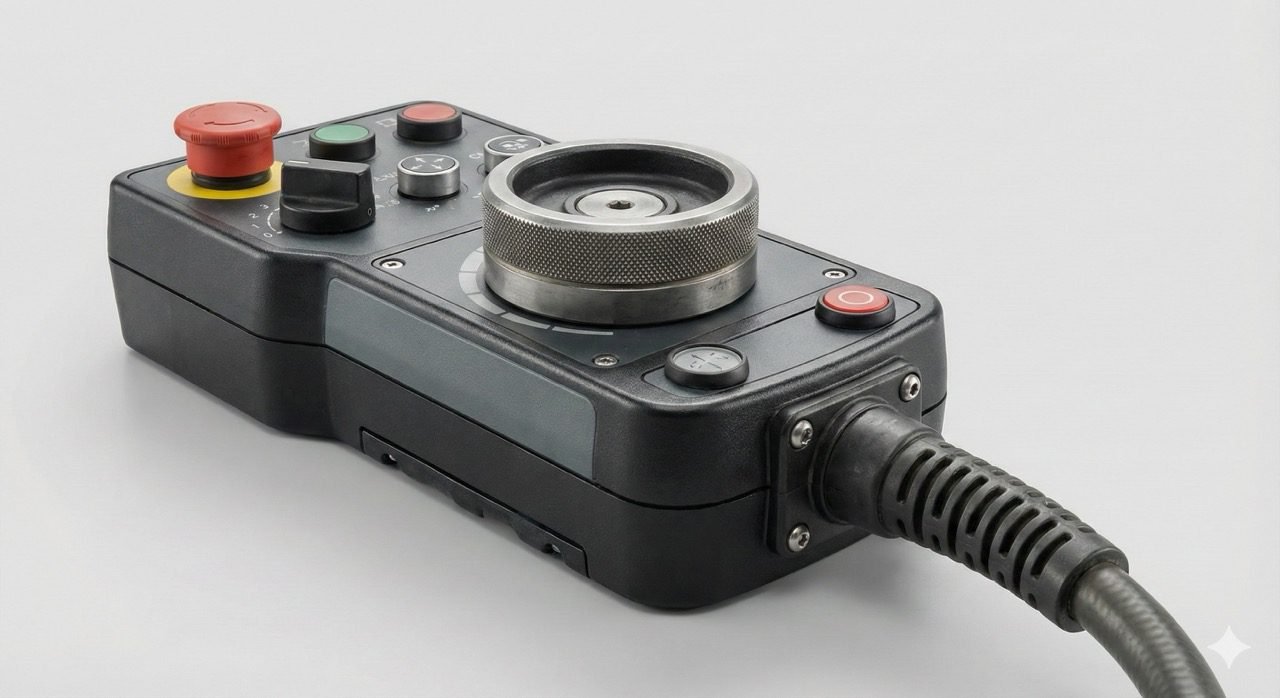

A manivela CNC, conhecida como MPG (Manual Pulse Generator), é um comando manual que converte o giro do operador em pulsos elétricos, interpretados pelo CNC como movimento incremental de um eixo. Ela costuma incluir seletor de eixo (X/Y/Z e, em alguns casos, A/B), seletor de incremento (x1/x10/x100), botões de habilitação e funções de apoio.
O ponto central é o encoder interno: ele transforma a rotação em sinais (pulsos) com padrão definido. Se esse padrão perde estabilidade, o CNC recebe uma “leitura quebrada”, o que se traduz em salto de movimento, atraso, direção errada ou inconsistência no ajuste fino.
| Função | Aplicação típica | Quando falha |
|---|---|---|
| Ajuste fino por pulso | Setup, alinhamento e aproximação | Perda de repetibilidade e aumento do tempo de ajuste |
| Seleção de eixo | Movimento seguro por eixo específico | Movimento no eixo errado ou ausência de resposta |
| Seleção de incremento | Controle de passo (x1/x10/x100) | Passo maior/menor do que o esperado |
| Comando manual em manutenção | Testes rápidos e validações | Diagnóstico confuso e “falhas fantasmas” |
Em ambientes com interferência elétrica, cabo degradado ou blindagem comprometida tende a piorar o pulso. Nesses casos, vale revisar também manutenção em fonte e manutenção em conversor.
Sintomas de falha: pulso, salto e travamento
Os sintomas podem ser contínuos (falha constante) ou intermitentes (vai e volta). Intermitência é extremamente comum quando há cabo parcialmente rompido, conector oxidado, seletor com contato instável ou encoder com falha em posições específicas de giro.
Você sabia?
Em muitos CNCs, a MPG compartilha referência elétrica com outros módulos do painel. Cabo sem blindagem adequada pode “captar” ruído e criar pulsos falsos, parecendo defeito interno.
Impacto na precisão, setup e segurança operacional
Quando a manivela falha, o impacto mais crítico não é só tempo de setup: é perda de confiança no comando manual. Ajuste fino vira tentativa e erro, referência fica instável e o risco de colisão cresce quando o movimento ocorre com “saltos” ou no eixo incorreto.
↑
Tempo de setup
↑
Risco de colisão
↓
Repetibilidade
↓
Precisão no ajuste
Para entender o ganho técnico do reparo, veja benefícios de reparos em CNC.
Causas comuns: encoder, cabo, botões e ruído
As falhas mais recorrentes em manivela CNC se concentram em quatro áreas: encoder interno, cabo/conector, seletores/botões e ruído elétrico (aterramento/rota de cabos). Identificar qual ponto realmente falha evita substituição desnecessária e acelera o retorno do CNC.
| Causa provável | Sintoma típico | Como confirmar |
|---|---|---|
| Encoder com falha | Salto de pulso, falha por ângulo | Teste de sinais A/B por rotação lenta e repetição |
| Cabo rompido / blindagem ruim | Intermitência, ruído, sentido irregular | Teste de continuidade, flexionando cabo e monitorando estabilidade |
| Conector oxidado / terminal frouxo | Falha ao mexer no cabo, “volta e para” | Inspeção, limpeza técnica e teste sob vibração |
| Seletor de eixo/incremento | Eixo errado, incremento incoerente | Teste de todas as posições com repetição e conferência |
| Ruído / aterramento | Pulsos falsos e aleatoriedade | Avaliar aterramento, rota de cabos e proximidade de potência |
Se houver suspeita de feedback do eixo, compare com manutenção em encoder. Se aparecer instabilidade de acionamento, veja manutenção em drive.
Diagnóstico em bancada: como confirmar a causa raiz
Diagnóstico confiável de MPG não é “girar e ver se mexe”. O correto é medir o pulso, validar repetição e tentar reproduzir a condição real de falha — porque muitos defeitos aparecem com cabo movimentado, vibração leve ou aquecimento.
O que mais resolve no diagnóstico
- Testar sinais do encoder por rotação lenta e contínua
- Repetir teste em diferentes ângulos e velocidades
- Testar seletor de eixo e incremento com múltiplas trocas
- Movimentar o cabo durante teste para expor intermitência real
- Validar continuidade e condição de blindagem do chicote
O que gera diagnóstico errado
- Testar só “gira e mexe” sem medir pulso
- Ignorar defeito que aparece ao dobrar ou tensionar o cabo
- Concluir “ruído” sem checar aterramento e rota de cabos
- Não validar seletor em todas as posições e incrementos
Registro (modelo):
- Encoder: sinais A/B estáveis por rotação / falha por posição (sim/não)
- Seletor eixo: X/Y/Z/A testado em repetição / troca consistente (sim/não)
- Incremento: x1/x10/x100 testado / passo consistente (sim/não)
- Cabo: continuidade / falha ao dobrar / conector ok (sim/não)
- Interferência: rota de cabos / proximidade potência / aterramento verificado (sim/não)Como funciona a manutenção profissional da manivela
A manutenção profissional de MPG foca em estabilizar o pulso e devolver previsibilidade ao comando manual. O processo envolve confirmar a origem, corrigir somente o ponto comprovado e validar com repetição suficiente para eliminar falha intermitente.
-
1) Mapeamento do sintoma
Identificar em qual eixo e incremento ocorre, se depende de tempo ligado, vibração, rotação lenta ou movimentação do cabo.
-
2) Teste do encoder e seletores
Validar sinais por rotação e repetição; checar seletor de eixo e incremento em todas as posições.
-
3) Checagem de cabo e conectores
Testar continuidade, blindagem e intermitência ao movimentar o chicote.
-
4) Reparo direcionado
Corrigir somente o componente confirmado (encoder, seletor, cabo ou conector), com foco em estabilidade de pulso.
-
5) Teste final e validação em repetição
Repetir comandos, checar pulso sem “buracos” e validar consistência por tempo ligado para evitar retorno.
Validação: estabilidade de pulso e repetibilidade
A validação precisa garantir previsibilidade em rotação lenta (setup real) e consistência em todos os incrementos. O operador deve sentir resposta imediata e estável ao girar.
Checklist pós-serviço (manivela CNC)
- Giro contínuo gera pulsos consistentes, sem “buracos” no movimento?
- Não há salto de movimento em rotação lenta (ajuste fino)?
- Seletor de eixo muda corretamente e não “escorrega” de posição?
- Incrementos x1/x10/x100 mantêm passo coerente e repetível?
- Movimentar o cabo não provoca intermitência durante o teste?
- Sentido do giro corresponde ao sentido configurado no CNC?
Se houver indícios de instabilidade geral do painel, revise manutenção em fonte e manutenção em placa eletrônica.
Preventiva e boas práticas para evitar retorno
Para prolongar a vida útil da manivela CNC, o foco é preservar o chicote, manter fixação firme e reduzir interferência elétrica no caminho do sinal. Pequenas melhorias evitam falhas intermitentes que aparecem no pior momento: durante setup e ajuste fino.
Erros comuns que geram falha recorrente
Falha recorrente em MPG quase sempre ocorre por validação incompleta ou por ignorar cabo e seletor. Esses pontos exigem repetição, teste em rotação lenta e movimentação do chicote durante a medição.
Evite estes erros
- Trocar apenas o encoder sem avaliar cabo/conector e seletor de eixo/incremento.
- Não testar intermitência movimentando o cabo durante o teste.
- Concluir “ruído” sem revisar aterramento e rota de cabos do painel.
- Validar só em rotação rápida e ignorar falha em rotação lenta (setup real).
- Não registrar o sintoma: eixo, incremento e condição em que falhava.
Conteúdos relacionados (CNC e eletrônica)
Para ampliar o diagnóstico e cobrir o painel completo, acesse: manutenção em encoder, manutenção em drive, manutenção em conversor, manutenção em fonte, manutenção em IHM, manutenção em monitor, manutenção em teclado e manutenção em placa eletrônica.
Para contexto de máquinas e aplicações, veja o que é torno CNC e o que é fresadora.
Perguntas frequentes (FAQ)
O que significa MPG na manivela CNC?
Por que a manivela “pula” passos no ajuste fino?
Se o seletor de eixo falha, é manivela ou CNC?
Falha intermitente pode ser aterramento?
Políticas do site: política de privacidade.
Conclusão: comando manual confiável no CNC
Manutenção em manivela CNC (MPG) é essencial para recuperar estabilidade do comando manual e previsibilidade no setup. Confirmando encoder, seletor, cabo e integridade elétrica com testes em repetição, você elimina salto de pulso, atraso e intermitência que comprometem ajuste fino e segurança. O resultado é comando confiável, resposta imediata e ajustes com controle real.
