A recuperação de fontes de alimentação para CNC é o primeiro passo para garantir a integridade lógica e física de uma máquina operatriz. No ambiente fabril, oscilações imperceptíveis no fornecimento de energia — como picos de tensão, ruídos harmônicos ou quedas abruptas sob demanda — são gatilhos para paradas inexplicáveis, perda de referenciamento de eixos e alarmes fantasmas. O serviço especializado da Versatronic foca em sanar a origem elétrica do problema, blindando o equipamento contra falhas futuras.
A Fonte CNC: O coração energético da máquina

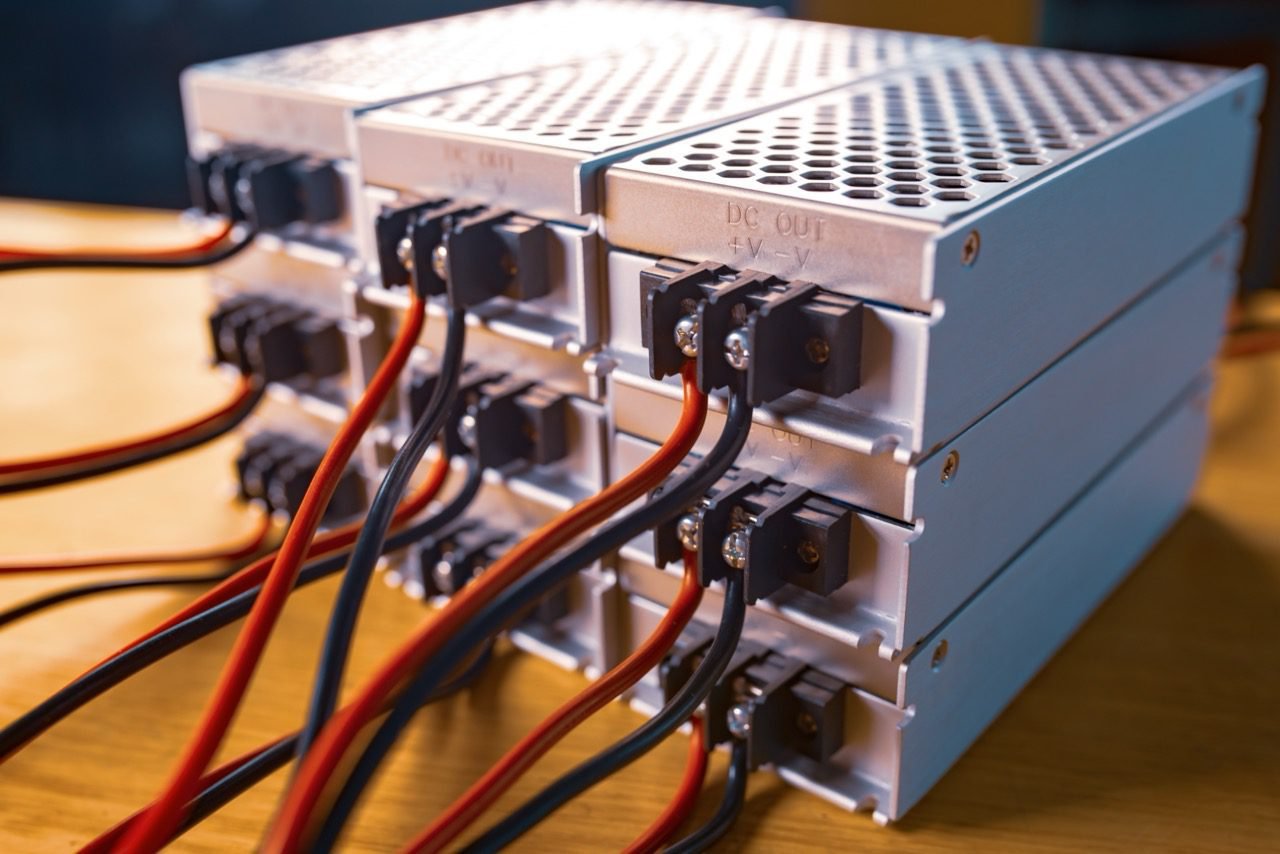

Tecnicamente, a fonte de um CNC é um dispositivo de conversão e regulação que transforma a energia bruta da rede elétrica em tensões contínuas precisas (ex: 24Vdc, 5Vdc, ±15Vdc) necessárias para o funcionamento do processador, encoders, relés e interfaces de comunicação. Ela atua como uma barreira de proteção e um pulmão de energia para o sistema.
| Função da Fonte | Benefício para o Sistema | Consequência da Falha |
|---|---|---|
| Regulação de Tensão | Mantém a lógica operante (5V/3.3V) | Corrupção de dados e congelamento de tela |
| Filtragem (Ripple) | Elimina ruídos da rede AC | Erros de comunicação e leitura de sensores instável |
| Sustentação de Carga | Suporta acionamentos simultâneos | Desligamento súbito ao ligar motores |
| Proteção de Circuito | Isola surtos elétricos | Queima em cascata de placas e drives |
Para entender o contexto macro desta peça, leia nosso guia sobre serviços completos em CNC e descubra as vantagens estratégicas da manutenção.
Identificando anomalias na alimentação elétrica
Dificilmente uma fonte para de funcionar subitamente sem antes dar sinais. O desgaste dos componentes internos gera um comportamento errático na máquina, muitas vezes confundido com problemas de software ou mecânica.
Nota Técnica
O “Ripple” (ondulação residual) alto age como um vírus eletrônico: ele injeta frequências indesejadas nos circuitos lógicos, causando travamentos sem deixar rastro físico de queima.
Riscos para a produção e hardware caro
Ignorar uma fonte instável é um risco financeiro alto. Além de derrubar a disponibilidade da máquina (OEE), a energia de má qualidade estressa componentes semicondutores de placas vizinhas, podendo causar danos irreversíveis e caros.
↑
Tempo de Máquina Parada
↑
Custo de Manutenção Corretiva
↓
Vida Útil dos Eletrônicos
↓
Precisão Dimensional
Entenda por que a abordagem profissional economiza dinheiro em: vantagens do reparo técnico e por que recuperar placas vale a pena.
Diagnóstico de raízes: por que elas queimam?
Para resolver definitivamente, precisamos entender a física da falha. Na Versatronic, investigamos além do sintoma visível.
| Vilão Técnico | Método de Confirmação | Efeito Prático |
|---|---|---|
| Capacitores Eletrolíticos Secos | Medição de ESR (Resistência Série Equivalente) | Aumento drástico de ripple e ruído na linha DC |
| Fadiga de Semicondutores | Análise de curva característica e teste de carga | Fonte “arreia” (perde voltagem) quando exigida |
| Solda Fria / Vibração | Inspeção microscópica e teste de continuidade | Mau contato intermitente (“funciona quando bate”) |
| Sujeira e Oxidação | Visualização interna e verificação de trilhas | Curto-circuitos e fugas de corrente |
| Falha de Ventilação | Teste de RPM dos coolers e fluxo de ar | Desarme por proteção térmica (Overheat) |
Metrologia aplicada: Tensão, Corrente e Ruído
Não se conserta o que não se pode medir. O uso de multímetros comuns muitas vezes esconde a verdade. A análise profissional exige osciloscópios e cargas eletrônicas.
Medições Essenciais
- Monitoramento de tensão de saída com carga aplicada.
- Análise visual da onda (Ripple) no osciloscópio.
- Teste de resposta dinâmica (transientes de carga).
- Termografia para identificar pontos de calor excessivo.
Onde muitos erram
- Medir apenas a tensão “em vazio” (sem carga).
- Ignorar micro-variações que multímetros lentos não pegam.
- Não testar o circuito de proteção (OVP/OCP).
- Condenar a peça sem verificar a tensão de entrada da rede.
Relatório de Análise (Exemplo):
- Canal 24V: Tensão nominal OK em vazio (24.1V), cai para 18V com carga de 5A.
- Canal 5V: Ruído de alta frequência detectado (Ripple > 200mV).
- Componentes: Banco de capacitores do secundário com ESR alterada.
- Temperatura: Dissipador do transistor Q3 atingindo 95°C (anormal).
- Veredito: Fonte incapaz de sustentar corrente nominal; necessita reparo.Fluxo de reparo em laboratório especializado
O processo da Versatronic visa restaurar as especificações originais de fábrica, garantindo que a fonte suporte o rigor do chão de fábrica novamente.
-
1) Triagem e Histórico
Recebimento do equipamento, limpeza externa e entrevista técnica: “Qual o erro?”, “Acontece a frio ou a quente?”.
-
2) Análise Instrumentada
Desmontagem, inspeção visual e varredura eletrônica para identificar componentes defeituosos e a causa raiz da queima.
-
3) Reparo Certificado
Substituição de componentes danificados por originais de alta performance, reforço de trilhas e limpeza química (ultrassom).
-
4) Teste de Stress (Burn-in)
A fonte é ligada em bancada com simuladores de carga, forçando-a a operar no limite para garantir robustez.
-
5) Controle de Qualidade e Envio
Emissão de laudo, aplicação de lacres de garantia e embalagem segura antiestática.
Entendimento
Análise do cenário de falha relatado pelo cliente.
Diagnóstico
Mapeamento eletrônico de todos os estágios da fonte.
Execução
Troca precisa de componentes e manutenção preventiva interna.
Certificação
Testes de longa duração para validar estabilidade total.
Testes e validação antes de liberar para produção
Uma fonte pode enganar o técnico: ligar o LED verde não significa estar boa. Nosso protocolo de saída é rigoroso para evitar o retorno da peça.
Checklist de Garantia de Qualidade (QA)
- Todas as tensões de saída se mantêm fixas mesmo com carga máxima aplicada?
- O nível de ruído (ripple) está dentro da tolerância do fabricante?
- A fonte operou por horas em bancada sem desarmar ou superaquecer?
- Terminais, parafusos e conectores estão firmes e sem oxidação?
- Simulações de ciclo de máquina foram realizadas com sucesso?
- O relatório técnico detalha as intervenções para o histórico da manutenção?
Se o problema envolver a conversão de frequência ou potência maior, consulte também manutenção em drives e reparo de conversores.
Plano de manutenção para longevidade
A maioria das falhas em fontes é evitável. Um programa simples de inspeção pode prolongar a vida útil do equipamento em anos.
Armadilhas comuns na tentativa de conserto
O retrabalho geralmente é fruto de diagnósticos apressados ou ferramentas inadequadas.
O que NÃO fazer
- Considerar a fonte “boa” só porque acendeu a luz piloto.
- Instalar a peça reparada sem testar o funcionamento dos ventiladores do painel.
- Substituir placas caras (CPU/Drive) antes de certificar a qualidade da energia.
- Ignorar sinais de cabos derretidos ou conectores escurecidos.
- Não documentar as tensões encontradas antes e depois do reparo.
Para aprofundar seu conhecimento em gestão de ativos, veja por que manter seu CNC saudável e vantagens econômicas do reparo.
Ecossistema Industrial (Links Úteis)
Sua máquina é um organismo integrado. Explore nossas soluções para outros componentes vitais: servo drives, sensores encoders, conversores de frequência, interfaces IHM, monitores industriais, teclados de membrana, manivelas eletrônicas e placas de circuito impresso.
Saiba mais sobre os equipamentos que atendemos: guia torno CNC, torno revólver, tecnologia de fresadoras e torno mecânico convencional.
Dúvidas Frequentes (FAQ)
Uma fonte ruim pode descalibrar a máquina?
Por que o defeito só aparece depois de horas de uso?
Como distinguir defeito de Fonte vs. Defeito de Drive?
O que significa “Ripple” na prática?
Vale a pena consertar ou comprar nova?
Consulte nossas diretrizes em: política de privacidade.
Conclusão: Confiabilidade começa na energia
A saúde do seu CNC depende diretamente da qualidade da energia que o alimenta. Investir na manutenção especializada da fonte é eliminar a causa raiz de dezenas de problemas intermitentes que drenam a produtividade da fábrica. A Versatronic oferece a expertise técnica, o ferramental avançado e os processos de validação necessários para garantir que sua máquina tenha energia estável e segura para operar no máximo desempenho.
